日本成人|三级免费网站|成人午夜又粗又硬又大|亚洲激情网站|wwwwxxxx国产|日韩亚洲欧美在线观看|无码人妻一区二区三区…|国产喷水在线观看,国产三级在线看,av在线出入口,九妻人人操

復(fù)合土工膜在蓄水池與庫渠水利中的應(yīng)用

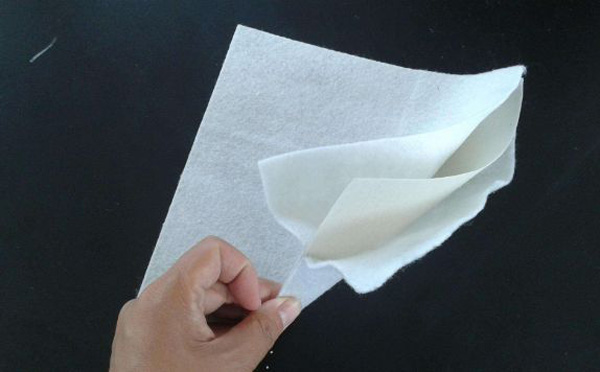

　　復(fù)合土工膜是用聚乙烯或聚氯乙烯的增強(qiáng)改性，壓延成膜與滌綸針刺土工布熱合而成，防滲性能好，使用期長(zhǎng)。主要適用于渠道工程、水庫大壩、養(yǎng)殖池、隧道等防水防滲的工程施工中?？蓾M足水利、市政、建筑、交通、地鐵、隧道、工程建設(shè)中的防滲，隔離，補(bǔ)強(qiáng)，防裂加固等土木工程需要，也可用于廢料場(chǎng)的防污處理。人工將預(yù)定的復(fù)合土工膜鋪在渠基床上，再利用焊接或膠粘專用設(shè)備，將各幅土工膜連接在一起，形成完整的防滲層，土工膜上襯砌混凝土面板，形成一個(gè)整體完全封閉的防滲體系。

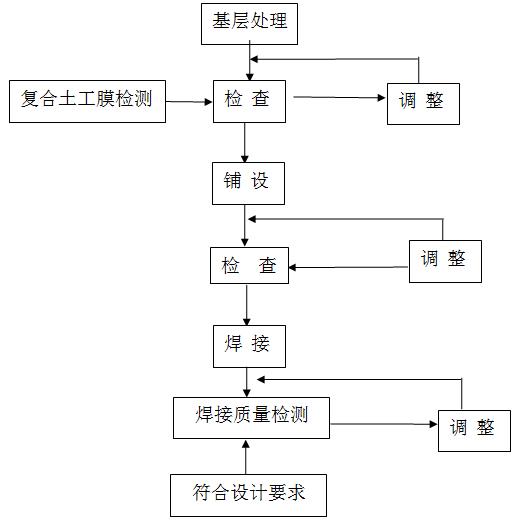

　　復(fù)合土工膜施工工藝

　　一、復(fù)合土工膜鋪設(shè)

　　1.首先應(yīng)檢查材料有無損傷破壞。

　　2.渠坡采用人工鋪設(shè)。鋪設(shè)時(shí)先將鋼管插入土工膜卷裝軸牛皮紙管中，并在鋼管兩端布設(shè)牽引繩，人工牽引繩緩慢將復(fù)合土工膜由坡頂放至渠底。

　　3.復(fù)合土工膜須按其主要受力方向鋪放，同時(shí)不要拉得太緊，應(yīng)留有一定伸縮量，以適應(yīng)基體變形。

　　4.左右幅鋪設(shè)完成后，要求土工膜與基床面貼實(shí)，平整無突起褶皺，并避免人為和施工機(jī)械的損傷。

　　5.鋪放時(shí)應(yīng)用人工拉緊，沒有折皺，且緊貼下承層。應(yīng)隨鋪隨及時(shí)壓固， 以免被風(fēng)掀起。不能在有積水或下雨時(shí)施工，當(dāng)天鋪設(shè)的膨潤(rùn)土墊上必須覆蓋回填土。

　　6.齒槽部位的復(fù)合土工膜鋪設(shè)時(shí)，應(yīng)適度松弛，且與齒槽緊貼。

　　7.復(fù)合土工膜鋪放時(shí)，兩端須有富余量。富余量每端不小于1000㎜,且應(yīng)按設(shè)計(jì)要求加以固定。

　　8.鋪設(shè)后應(yīng)對(duì)鋪設(shè)的質(zhì)量進(jìn)行檢測(cè)，以目測(cè)為主，對(duì)鋪設(shè)不平、不正、有可能影響焊接的需進(jìn)行調(diào)整。

　　9.復(fù)合土工膜兩邊均預(yù)留一定寬度的PE膜與PET織物不粘合層(即甩邊)，鋪設(shè)時(shí)，要調(diào)整好每個(gè)單元復(fù)合土工膜走向，以便于兩個(gè)單元復(fù)合土工膜的焊接。

　　10.為便于接縫，復(fù)合土工膜兩側(cè)預(yù)留10-20cm寬光面膜，垂直于水流方向鋪設(shè)，搭接寬度不小于10cm，上游一幅邊壓下游一幅邊。

　　11.復(fù)合土工膜鋪設(shè)好后，要用砂袋壓住，以防風(fēng)沙影響施工作業(yè)。

　　12.在復(fù)合土工膜焊接前先將底層布用手持式縫包機(jī)用高強(qiáng)維滌綸絲線縫合，縫合時(shí)針距控制在6mm左右，連接面松緊適度，自然平順，確保土工膜與土工布聯(lián)合受力;

　　13.對(duì)于鋪設(shè)好的復(fù)合土工膜，邊緣接縫處要求不能有油污，水份，塵土等。

　　14.中層土工膜采用熱熔焊接爬行機(jī)焊接法拼接，搭接寬度不小于10cm，雙縫焊寬度為2*10mm,雙焊縫間空腔寬度為10mm。

　　15.焊接前要調(diào)整好接縫處兩幅邊PE單膜,使之搭接一定的寬度，搭接寬度一般為6～8cm且平整，無白折皺。

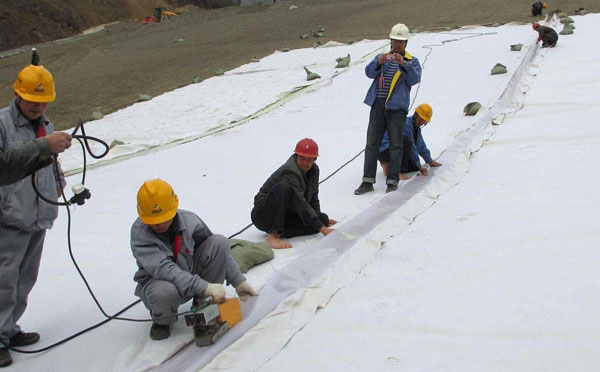

　　二、復(fù)合土工膜焊接

　　1.使用雙軌焊接機(jī)，采用熱焊接方法使PE膜相連的表面加熱處理使之表面熔化，然后通過壓力使之熔合成一體。

　　2.焊縫外觀質(zhì)量檢查：試焊時(shí)如果焊痕平整透明，表明焊接溫度與行走速度合適;如果焊痕出現(xiàn)嚴(yán)重破損，則表明焊接溫度過高或行走速度偏慢;如果焊痕不透明或呈白色，表明焊接溫度偏低或行走速度偏快。

　　3.焊道搭接寬度：80~100mm;平面和垂直面的自然褶皺分別為：5%~8%;預(yù)留伸縮量：3%~5%;邊角料剩余量：2%~5%。

　　4.焊縫焊接強(qiáng)度檢驗(yàn)：在試焊的土工膜樣品上裁剪下寬約10-12cm、長(zhǎng)40cm的焊接接頭兩個(gè)，進(jìn)行室內(nèi)土工膜焊縫焊接強(qiáng)度破壞性張拉試驗(yàn)，檢查焊縫張拉強(qiáng)度是否滿足不小于母材抗拉強(qiáng)度的80%的規(guī)范要求。

　　5.熱熔焊接工作溫度280~300℃;行進(jìn)速度2~3m/min;焊接形式為雙軌焊接。

　　6.焊縫人工撕拉檢驗(yàn)：試焊樣膜采用手撕測(cè)試。測(cè)試標(biāo)準(zhǔn)為：手撕檢查接縫堅(jiān)固，母材被撕裂而焊縫不被撕裂，可以判定焊縫處焊接強(qiáng)度大于母材強(qiáng)度，判為合格。

　　7.破損部位修復(fù)方法，裁剪規(guī)格相同的材料，熱熔粘補(bǔ)或采用專用土工膜膠密封。

　　8.焊縫焊接質(zhì)量檢驗(yàn)：用熱熔風(fēng)槍封堵小樣焊縫兩端，進(jìn)行充氣試驗(yàn)，滿足充氣氣壓達(dá)到0.2Mpa,持續(xù)5min無明顯下降后，采用該速度和溫度對(duì)現(xiàn)場(chǎng)土工膜進(jìn)行焊接。

　　9.焊道處無紡布的連接，膜兩側(cè)復(fù)合的土工布如在150g/㎡以下可采用熱風(fēng)焊槍焊接，150g/㎡以上采用手提式縫紉機(jī)縫合。

　　復(fù)合土工膜每平米價(jià)格

　　蓄水池、河渠防滲工程中常規(guī)使用的復(fù)合土工膜一般為400g/㎡市場(chǎng)價(jià)格約為4元/㎡；500g/㎡市場(chǎng)價(jià)格約為5元/㎡；600g/㎡市場(chǎng)價(jià)格約為6元/㎡；700g/㎡市場(chǎng)價(jià)格約為7元/㎡；800g/㎡市場(chǎng)價(jià)格約為8元/㎡；以此類推，以上價(jià)格是純國標(biāo)保檢測(cè)的大概一個(gè)價(jià)格區(qū)間，質(zhì)量不同價(jià)格不同。
