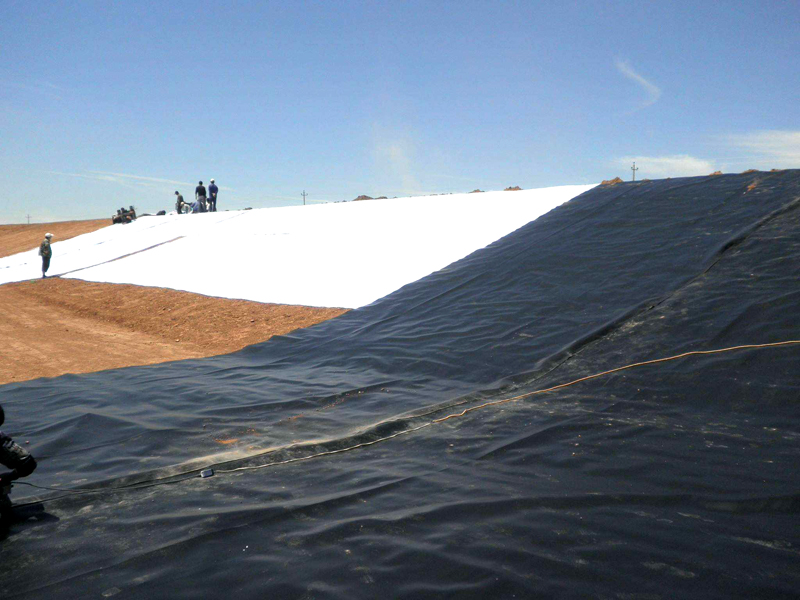

我們經(jīng)常說，土工膜的使用量如果較大的話，范指5000平米以上，應(yīng)采用自動爬焊機(jī)采用熱熔接縫的方式來焊接焊縫，以天為單位，每天焊接前要先做焊接試驗，從而確定土工膜焊接時焊接機(jī)的行走速度、溫度等。焊接溫度要根據(jù)每天的實際情況進(jìn)行調(diào)節(jié)，當(dāng)然，在風(fēng)比較大或陰雨天氣應(yīng)盡量避免施工，比較適宜土工膜施工的溫度應(yīng)為5~35℃。


　　此外，為了保證hdpe土工膜的焊接質(zhì)量，在焊接前應(yīng)對搭接面進(jìn)行清理，保持焊接面清潔干燥。當(dāng)搭接縫表面有油污或泥垢、水等難以清除的情況下，應(yīng)停止作業(yè)。為確保土工膜焊接頭具有可靠的防滲效果。焊接時應(yīng)采用雙焊縫寬接，兩條焊縫中間會留有大概1厘米的空腔。


　　值得注意的是，土工膜焊接施工時，應(yīng)防止發(fā)生漏焊、跳焊、燙傷土工膜等缺陷。焊接完成2小時內(nèi)，焊接部位不得承受任何應(yīng)力，嚴(yán)禁焊接面生發(fā)錯動;一旦發(fā)現(xiàn)焊接缺陷，應(yīng)及時修正并重新進(jìn)行焊接。另外，在一些出現(xiàn)直角的位置中，普通的焊接機(jī)無法焊接到的部位時，應(yīng)使用特制焊槍進(jìn)行補(bǔ)焊。
